उत्पत्ति के प्लेस:
शानक्सी, चीन
ब्रांड नाम:
WelandSignal
प्रमाणन:
ROHS, CE
मॉडल संख्या:
WLS901

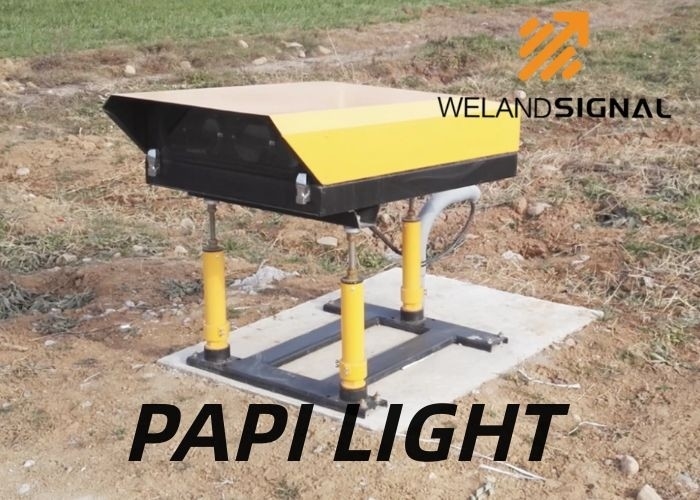

हवाई अड्डे के लिए WLS-901 PAPI लाइट (सटीक दृष्टिकोण पथ संकेतक) हवाई अड्डों, हवाई अड्डों और हवाई पट्टियों द्वारा उपयोग किए जाने वाले हवाई अड्डे के ग्राउंड लाइटिंग सिस्टम का एक प्रमुख हिस्सा है।यह रनवे पर एक दृश्य सहायता है जो पायलट को सही दृष्टिकोण बनाए रखने और विमान को सुरक्षित रूप से उतारने में मदद करती है।यह पायलट को चेतावनी देता है कि दृष्टिकोण बहुत अधिक या बहुत कम है।
पीएपीआई प्रणाली में तेजी से बदलते रंगों के साथ चार समान दूरी वाले मल्टी-बल्ब (या पेयर सिंगल-बल्ब) लैंप की एक विंग पंक्ति होनी चाहिए।जब तक यह व्यावहारिक न हो, सिस्टम को रनवे के बाईं ओर स्थित होना चाहिए।
ए) दृष्टिकोण ढलान पर या निकट आने पर, रनवे के सबसे करीब दो देखें।एक प्रकाश स्थिरता लाल है, और रनवे से सबसे दूर दो प्रकाश जुड़नार सफेद हैं;
बी) जब यह दृष्टिकोण ढलान से अधिक होता है, तो रनवे के सबसे नजदीक लाल होता है, और रनवे से तीन सबसे दूर सफेद होते हैं;जब यह दृष्टिकोण ढलान से अधिक होता है, तो सभी रोशनी सफेद होती हैं;
सी) जब यह दृष्टिकोण ढलान से कम होता है, तो रनवे के सबसे करीब तीन लैंप लाल होते हैं, और रनवे से सबसे दूर सफेद होता है;जब यह दृष्टिकोण ढलान से कम होता है, तो सभी लैंप लाल होते हैं।
व्याख्या: प्रत्येक PAPI प्रकाश में आमतौर पर चार प्रकाश जुड़नार होते हैं (4 x लाइट हाउस असेंबली)।प्रत्येक प्रकाश इकाई लाल या सफेद प्रकाश उत्पादन प्रदान कर सकती है।अगर विमान जमीन से बहुत नीचे है, तो चारों लाइटें लाल रंग की होंगी।अगर विमान बहुत ऊंचा है, तो सभी 4 लाइटें सफेद रंग की होंगी।तो, सही रास्ता वह है जब दो बत्तियाँ सफेद और दो बत्तियाँ लाल हों।
प्रमुख विशेषताऐं
अनुपालन
आईसीएओ, अनुलग्नक 14वां, खंड I, 6वां संस्करण दिनांक 2013, खंड 5.3.5.28 - 5.3.5.40, चित्र A2-23 परिशिष्ट 1, 2.1.1
